Zásuvkový termostat s časovým spínačem a externím čidlem KT3100

Detailní popis produktu

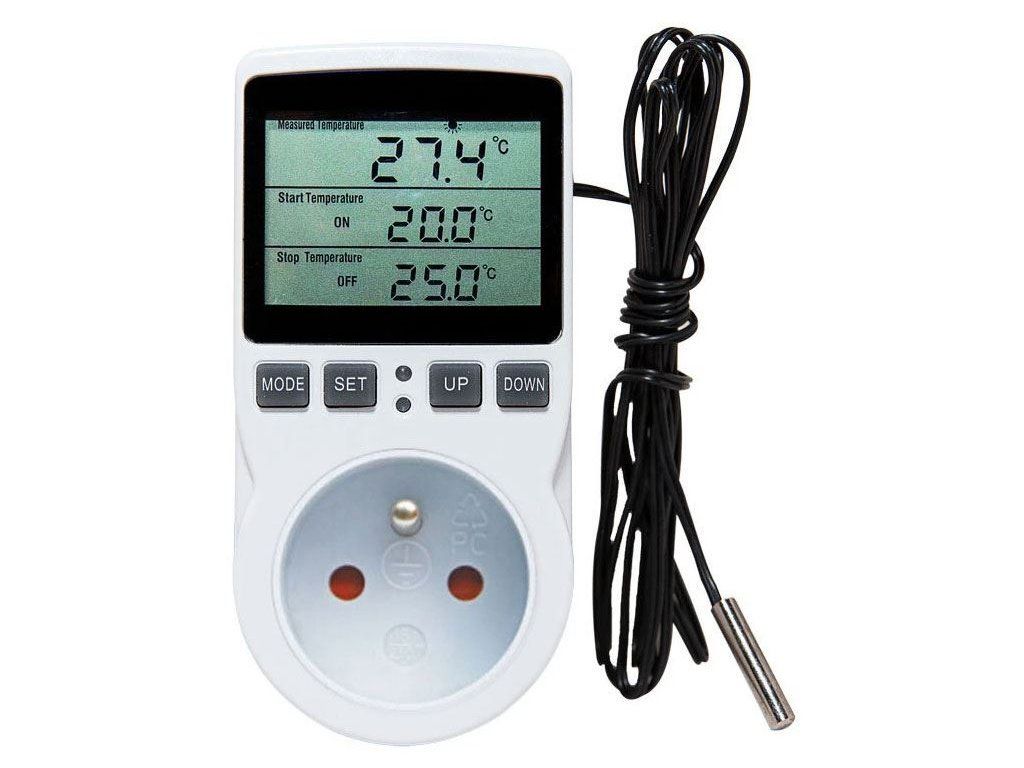

KT3100 kombinuje zásuvkový termostat, časový spínač a externí teplotní čidlo s kabelem dlouhým 1,8 m. Hodí se pro vytápění i chlazení a podle nastavení zvládne cyklický provoz, zpožděné sepnutí či vypnutí nebo jednorázový časový cyklus.

Termostat můžete používat samostatně bez časového programu. Při nastavení režimu topení sepne při poklesu teploty pod hodnotu ON a vypne po dosažení hodnoty OFF; v režimu chlazení funguje logika opačně. Inverzní provoz pro topení nebo chlazení se nastavuje rozdílem mezi teplotami ON a OFF.

Důležité: Souběžná funkce časovače a termostatu není funkční. Pokud není splněna teplotní podmínka a časovač doběhl, kontakt se rozepne. Kontakt se rozepne také tehdy, když je teplotní podmínka splněna, ale časovač ještě nedoběhl.

Technické parametry

• napájení: 100–250VAC, 50Hz
• maximální zatížení: 16A (3680W)
• odběr v klidu: 0,01mA
• odběr při sepnutém relé: 0,02mA
• teplotní rozsah termostatu: –40°C až 120°C
• přesnost: ±1°C
• rozlišení teploty: 0,1°C
• časové rozlišení: 1minuta
• maximální nastavitelný časový úsek: 99hod 59min
• maximální odchylka: 10minut / 100hod
• inverzní provoz: režim topení nebo chlazení
• externí teplotní čidlo s kabelem 1,8m

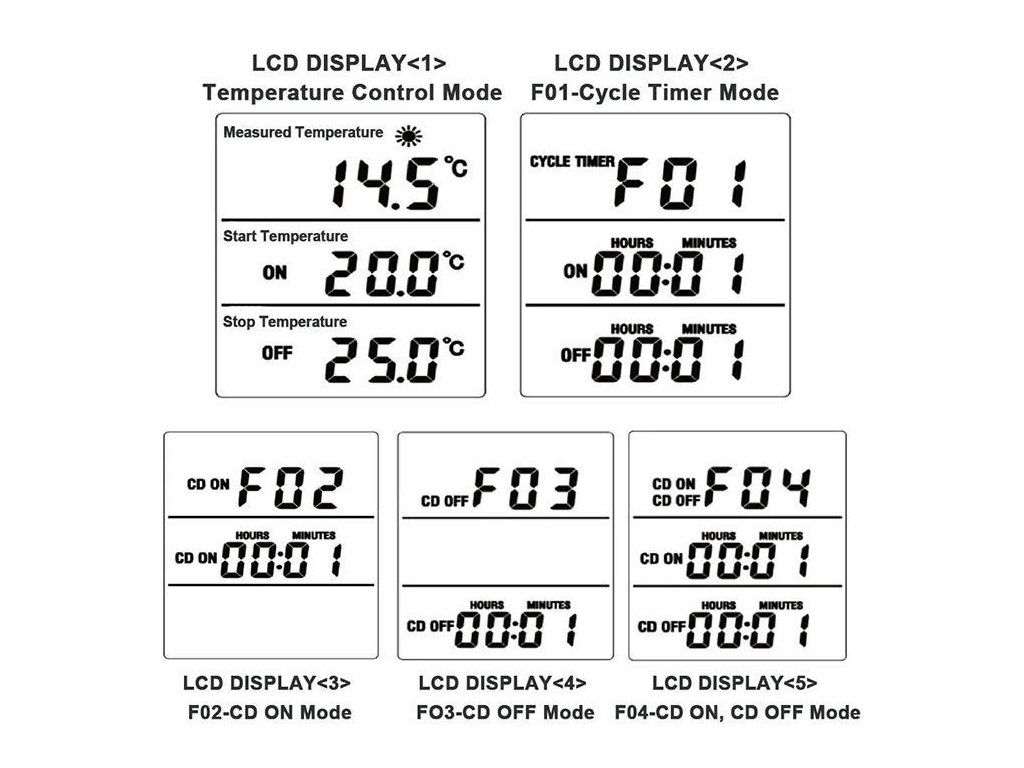

Režimy časového spínače

Jednotlivé režimy aktivujete tlačítkem MODE. V režimu termostatu bez časového programování nastavíte tlačítky SET, DOWN a UP teploty sepnutí a vypnutí. Pod –10°C a nad 100°C se teplota nastavuje s rozlišením 1°C.

• F01 – cyklické zapínání a vypínání: nastavujete délku sepnutí a vypnutí, nikoli konkrétní reálné časy. Cyklus se opakuje.
• F02 – zpožděné zapnutí: zpoždění lze nastavit v intervalu 1min–99hod 59min.
• F03 – zpožděné vypnutí: zpoždění lze nastavit v intervalu 1min–99hod 59min.
• F04 – jednorázové zapnutí a vypnutí: nastavíte časy sepnutí a vypnutí. Po dokončení cyklu se termostat vrátí do výchozího nastavení.

Nastavení a ovládání

Po zapojení do zásuvky se KT3100 spustí v režimu bez časového programování. Displej zobrazuje aktuální teplotu a nastavené hodnoty ON a OFF, z výroby přednastavené na ON 20°C a OFF 25°C.

Krátkým stiskem SET otevřete úpravu teplot ON a OFF, hodnoty měníte tlačítky UP a DOWN. Pokud je ON nižší než OFF, termostat pracuje v režimu vytápění a nad aktuální teplotou bliká symbol sluníčka. Při opačném nastavení se aktivuje režim chlazení a na displeji bliká vločka. Nastavení potvrďte krátkým stiskem MODE. Dlouhým stiskem SET po dobu 5s přepnete jednotky z °C na °F.

Krátkým stiskem MODE procházíte režimy F01 až F04. Časy zapnutí a vypnutí upravíte tlačítky SET, UP a DOWN. Dlouhým stiskem MODE po dobu 2s v režimu F01–F04 časovač aktivujete. Na displeji pak bliká ON nebo OFF podle aktuálního časového úseku a sepnutí signalizuje také modrá LED dioda.

Growshop TIP

Nejdřív si ujasněte, jestli řídíte topení, nebo chlazení: pořadí hodnot ON a OFF určuje režim automaticky. Pro opakované intervaly použijte F01, pro jednorázovou událost F04; časové úseky se nastavují v minutách až do 99hod 59min.
